● Half bank真空夹具, Full bank 真空夹具，Half bank气动夹具，Full bank 气动夹具

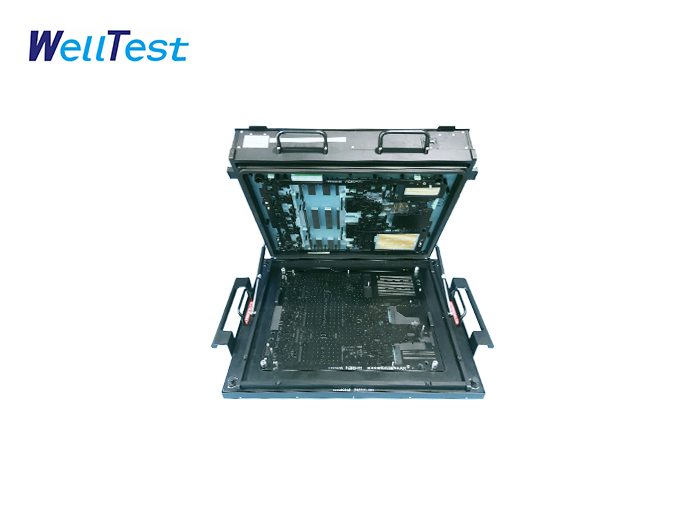

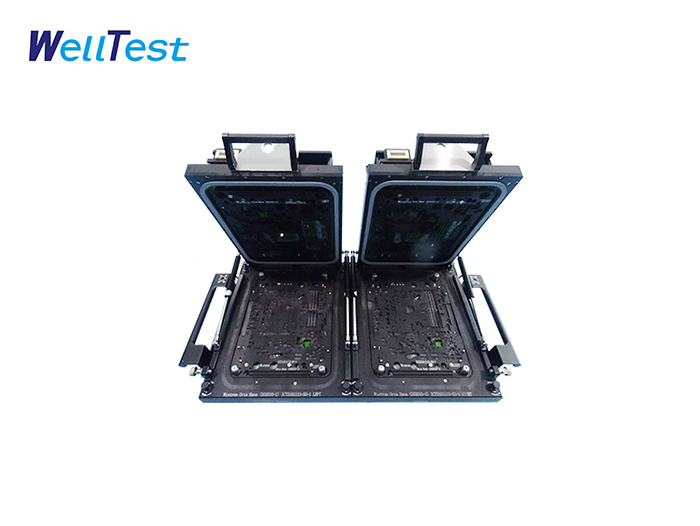

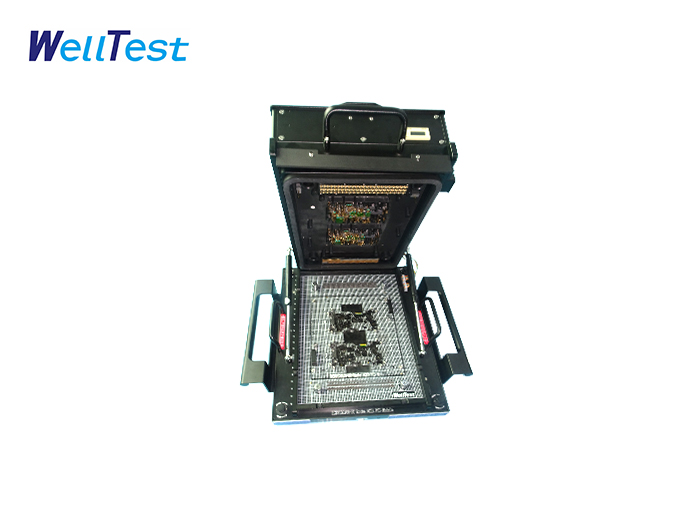

● 真空夹具：
－结构简单，易于维护

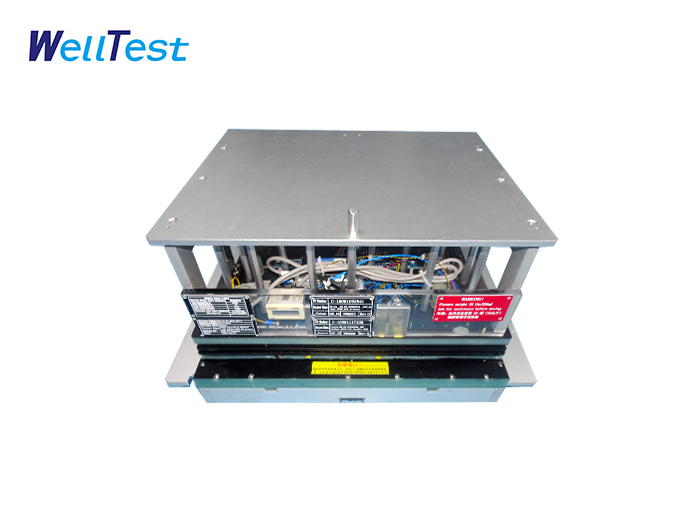

● 气动夹具：
－治具下压平稳，减少变形测试风险
－开放式结构具有较好的散热性能
－治具下压慢，对UUT冲击小
－结构稳定，使用寿命长
| ● 真空夹具参数 | |
| 设计标准 | 标准 KIT 载板铣让位工艺 缩孔技术 |
| 真空要求 | 0.6-0.8 bar |
| 夹具外形尺寸 | Half bank:535(L)*457(W)*190(H)m mFull bank:898(L)*457(W)*190(H)mm |
| 支持最大可测PCB尺寸 | Half bank:350(L)*350(W)mm Full bank:700(L)*500(W)mm |
| 支持最大可测点数 | Half bank: 2200pcs Full bank: 4400pcs |
| 重量 | Half: 25-45kg Full: 65-120kg |
| 颜色 | 黑色&白色 |
| 主要材料 | 铝合金 |
| ● 气动夹具参数 | |
| 设计标准 | 标准 KIT 载板铣让位工艺 缩孔技术 |
| 气压要求 | 0.6-0.7Mpa |
| 夹具外形尺寸 | Half bank:535(L)*520 (W)*330(H)mm Full bank:873(L)*590(W)*330(H)mm |
| 支持最大可测PCB尺寸 | Half bank:350(L)*350(W)mm Full bank:600(L)*400(W)mm |
| 支持最大可测点数 | Half bank: 2200pcs Full bank: 4400pc |
| 重量 | Half: 40-85kg Full: 100-140kg |
| 颜色 | 黑色&白色 |
| 主要材料 | 铝合金 |
